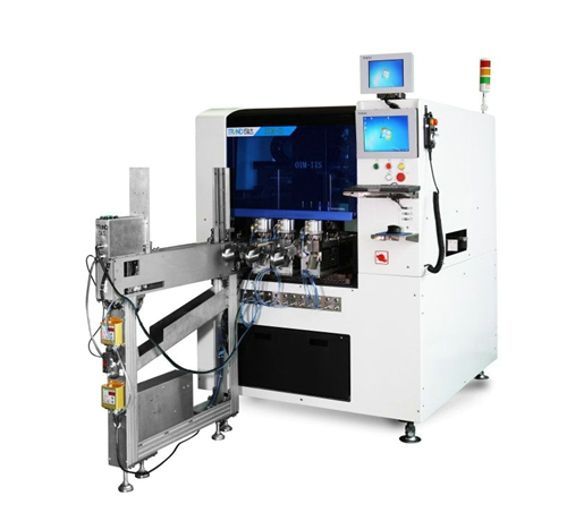

印制板精度决定了异型自动插件机的生产精度
编辑:   浏览:1335  时间:2019-05-27

异型自动插件机以精准、统一为生产基准,而异型自动插件机的精准来自于印制板,印制板的精度直接影响了异型自动插件机的生产精度,印制板做为核心部件必须要与时俱进,下面就来谈谈异型自动插件机中的印制板吧。

异型自动插件机机插定位孔主要用于印制板在插机上的定位。定位孔一般由一个圆孔(基准孔)和一个长圆孔组成。考虑多机型的定位及装板方向不同在设计时尽可能安排两组定位孔,以同时满足不同机型的要求。基准孔的直径最好采用4mm,同时长圆孔的宽度也选用同一尺寸。

翘曲度是自动插件印制板的一个关键参数。不平的印制板会造成自动送板的不顺畅。插件时因插件头和切铆头 紧靠印制板的正面和底面,如有明显弯曲,将产生板面碰撞,直接影响插件的直通率。SJ202一81《印制板通用技术要求和试验方法》规定,翘曲度的允许值是与长度成正比的,而各种机型的规定是在最大可插尺寸内的最大翘曲度允许值。翘曲度的认定方法可按GB4677.5一84《印制板翘曲度测试方法》的规定。

东莞市创达自动化科技有限公司位于东莞市塘厦镇,是一家集研发、设计、生产异型插件的企业。公司拥有经验丰富、技术一流的生产团队,标准化的生产制程及严格的品质管理体系,为客户解决“减少人工、降低成本、提高效率、提升品质”为己任,为提高国内自动化设备的研发水平和广泛应用为使命,为客户创造价值,为社会创造效益,为员工创造机会,努力打造自动化行业的标杆品牌。

印制板精度决定了异型自动插件机的生产精度做了一些关于异型自动插件机中印制板的介绍,后续的讲解,希望能够对大家带来帮助
